帶控制量計量泵的上游管道的關鍵注意事項和吸水管道設計的要求

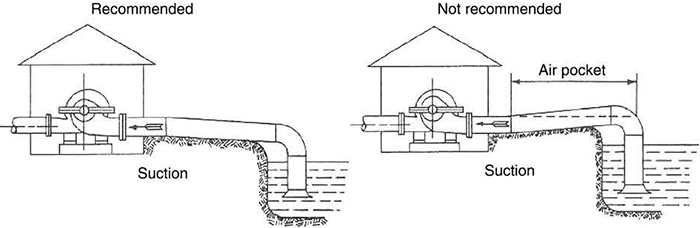

圖9.6.6.3。吸管設計
當液體流經管道網絡時，夾帶的空氣趨于上升到最高點。如果管道向上傾斜，則液體的速度會將氣泡移向該高點。相反，如果管道相當平坦且管道的內表面很粗糙，或者管道向下傾斜，則流體速度可能不足以保持氣泡運動。結果，一小塊空氣會聚集在高處，并逐漸減小有效液體流通面積。面積的減小可產生類似于部分關閉的閥的節流效果。重新啟動期間，空氣中可能會塞入一小段空氣，從而導致部分或完全失去泵的灌注能力，尤其是在進氣管的進氣口被腳踏閥保持滿的情況下。流體中夾帶的任何數量的氣體都可能對泵的性能產生不利影響。請與泵制造商聯系，以確定允許的夾帶氣體水平。
進入泵入口的理想流量具有均勻的速度分布而沒有旋轉，并且隨時間推移是穩定的。這種理想的流量通常被稱為無擾動流量，可以通過控制管道長度以及吸入管道系統中配件的類型和位置來實現。如果改變管道尺寸，吸油管道應設計得簡單，并具有逐漸過渡的功能。
吸入管道中的速度應恒定或隨著流量接近泵而增加。應避免導致泵流量減慢的過渡過程。
吸水管的直徑至少應與泵吸水嘴的尺寸相同。泵入口管道中的閥門和其他擾流配件應至少比泵入口噴嘴大一個管徑，但連續孔，百分百打開的閥門（例如全通徑球閥）除外。
除非液體為淤漿，否則入口管道中任何點的最大速度為每秒8英尺（ft / s）。該速度限制不適用于緊接在泵吸入法蘭上游的直管，只要該管道的直徑與泵吸入法蘭相同且直接連接到泵即可。
應當根據流量分布，腐蝕，噪聲，水錘和制造商的建議評估高于8 ft / s的各個值。
對于接近蒸氣壓的流體，必須將速度保持足夠低，以免管道中的液體閃蒸，尤其是在存在配件的情況下。壓力降低和/或閃蒸會釋放出溶解的空氣和蒸汽，這些空氣和蒸汽會被帶入泵的吸入口。
有關旋轉泵的管道要求的更多信息，請參閱最近修訂的ANSI / HI 9.6.6 泵管道旋轉泵。
